醫院智能照明控制系統解決方案
1、概述
醫院人流比較密集，科室較多，照明用電在醫院電能消耗中約占到15%左右。所以合理使用照明控制系統，在提升醫生和患者的體驗情況下大程度使用自然光照明，通過感應控制做到人來燈亮，人走燈滅或保持地強度照明，盡量解決照明用電。
ASL1000智能照明控制系統可以實現場景控制、時間控制、區域控制、光照度感應控制以及紅外感應控制等多種控制方式，能有效避免公共區域的照明浪費，還可以幫助醫院管理照明。
系統在配電箱內的模塊主要有總線電源、開關驅動器、IP網關、耦合器、干接點輸入模塊等。這些模塊使用35mm標準導軌安裝。
安裝在控制現場的模塊主要有光照度傳感器、紅外傳感器和智能面板。有人經過可以設定紅外感應控制亮燈，人離開后在設定的時間內熄燈，智能面板等手動控制設備，可實現自動控制、現場控制和值班室遠程控制相結合。
2、參考標準
GB/T 20965-2013 《控制網絡HBES技術規范 住宅和樓宇控制系統》

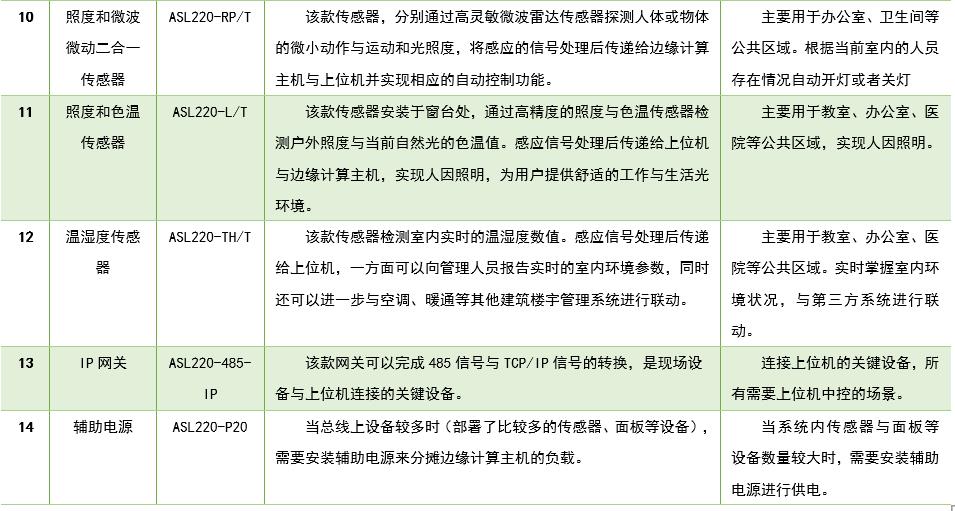

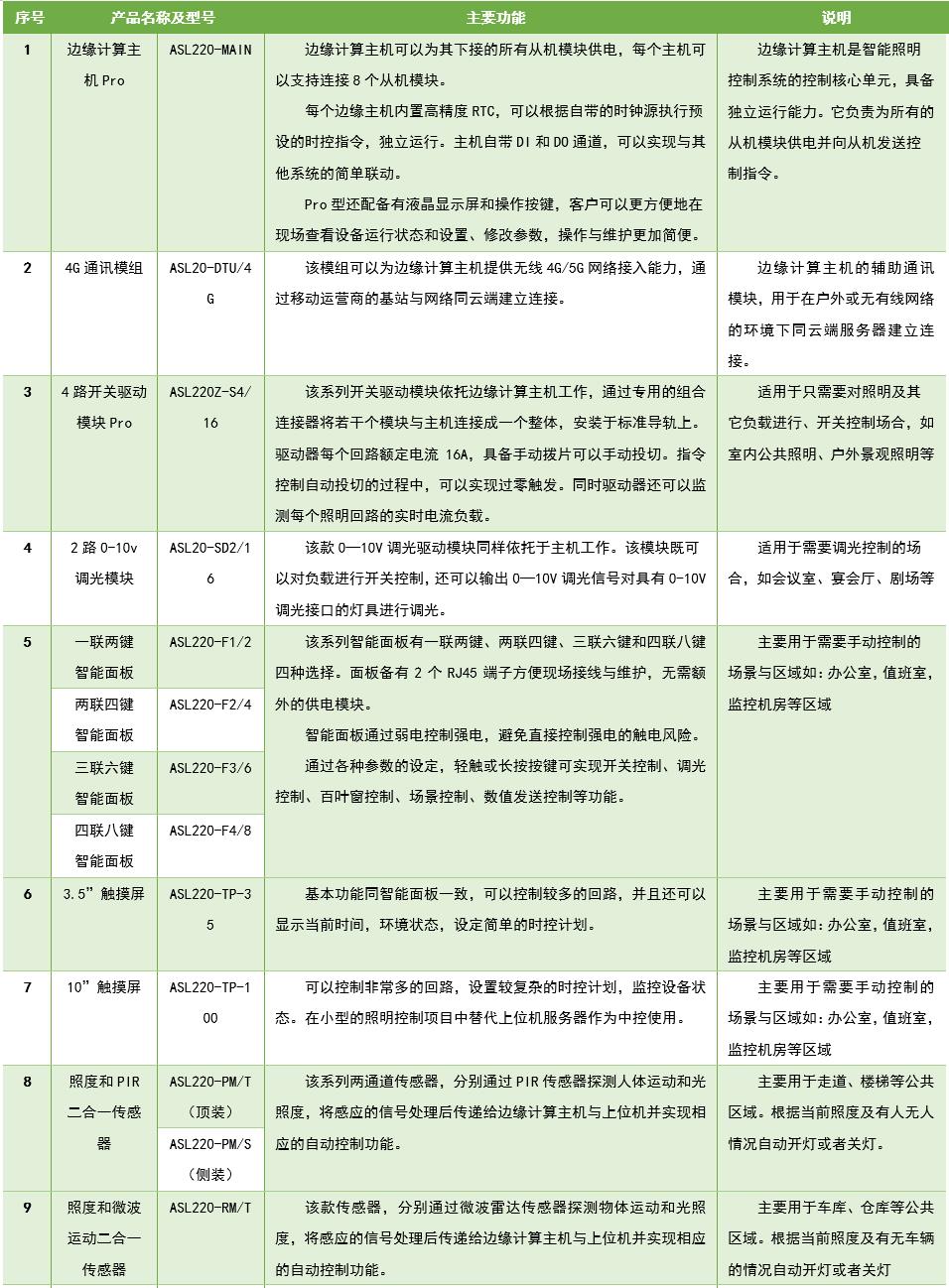

3、配置方案

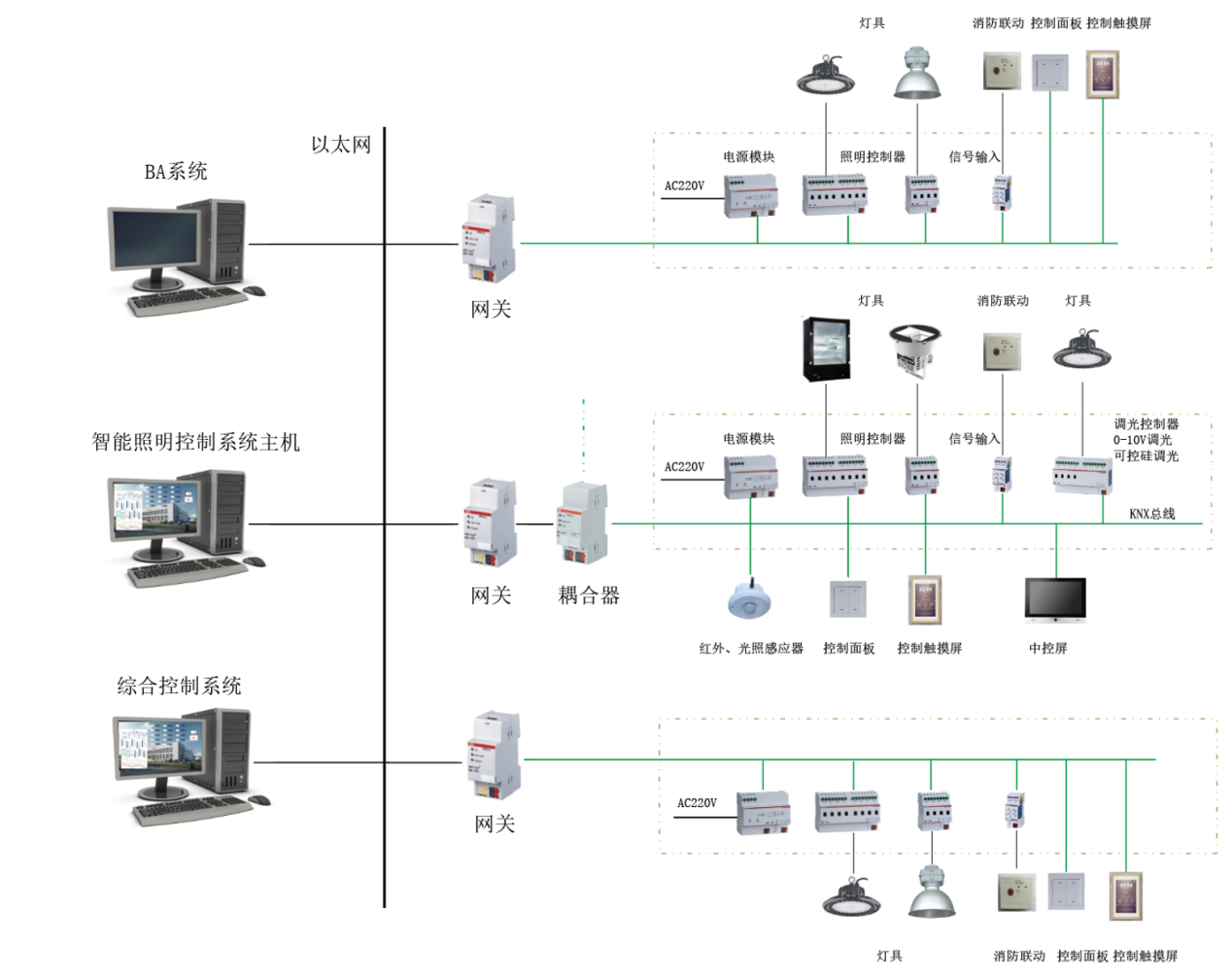

4、系統結構
5、系統功能

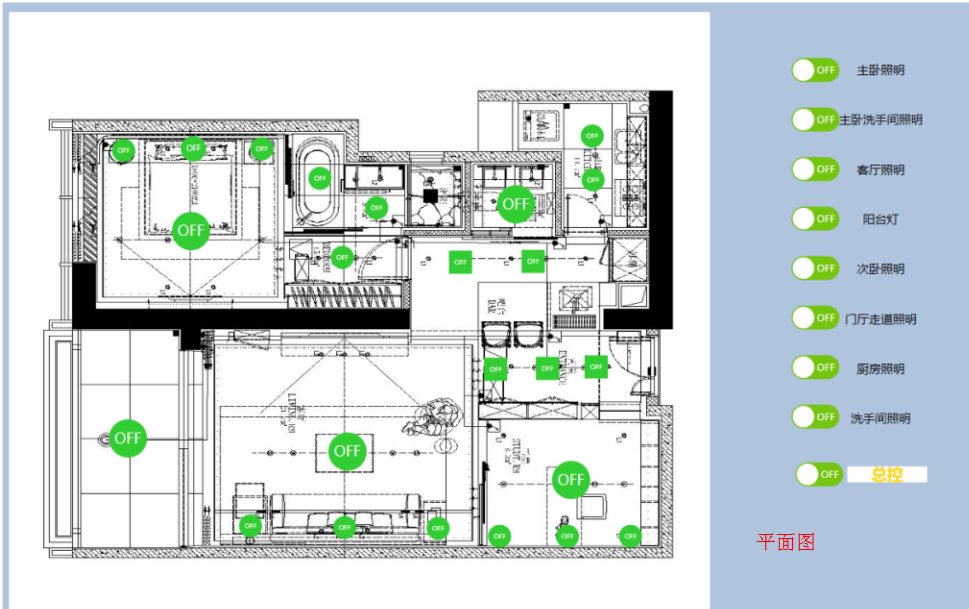

● 區域控制

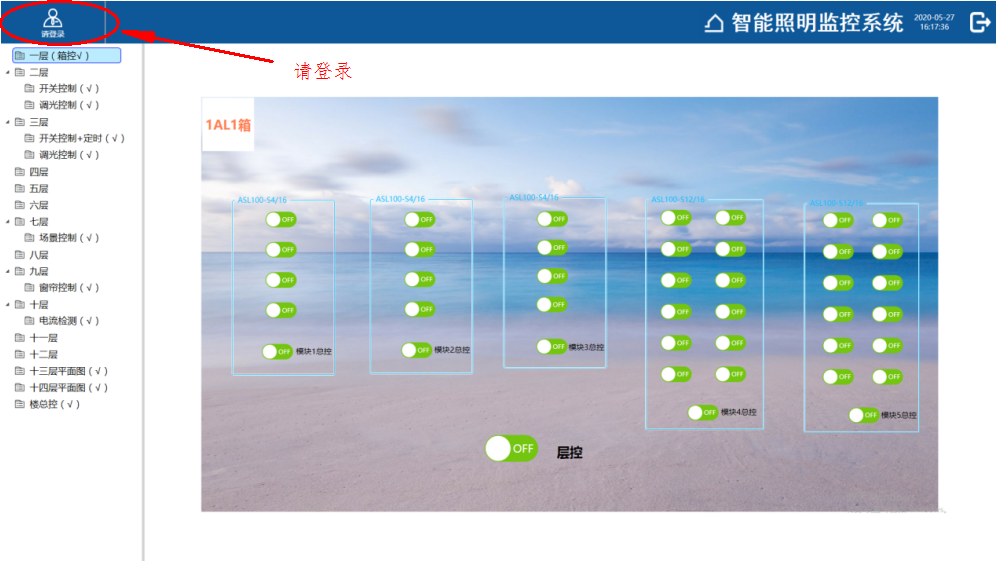

可以通過電腦或者觸控終端控制一棟樓、某一層或某個區域所有照明燈具開關。可以對單個照明回路實現開關控制，還可對每個模塊、箱子、樓層、自定義分區實現總控。現場受控回路的開關狀態會實時反饋。

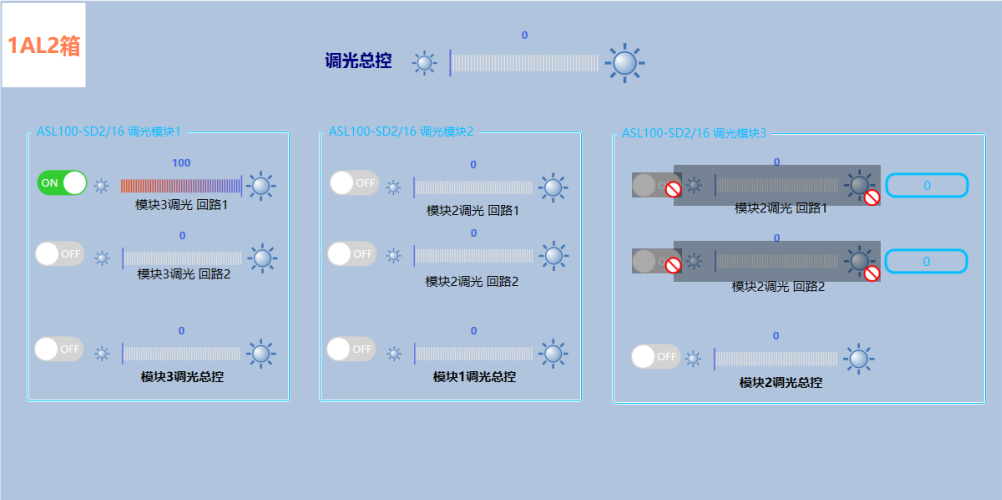

● 調光控制
拖動調光控件，照明設備從0%到100%進行調光,點擊左右兩邊的符號，可進行步進調光，一個步進增加/減少20%；通過圖標的亮滅狀態反饋現場開關的狀態。
點擊模塊調光單控可以對一個模塊的照明回路實現調光控制；
點擊調光總控,可以對多個照明回路實現調光控制。
● 定時控制
智能照明控制系統通過時鐘管理器，實現有關區域照明的定時和自動管理功能，實現走廊、公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

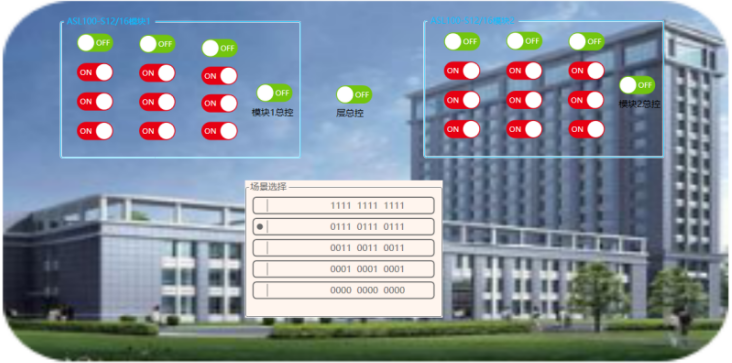

● 場景控制
智能照明控制系統根據不同區域的功能需求，設定不同的場景模式，完成各種照明燈具的控制組合，達到美化工作環境、提高舒適度。

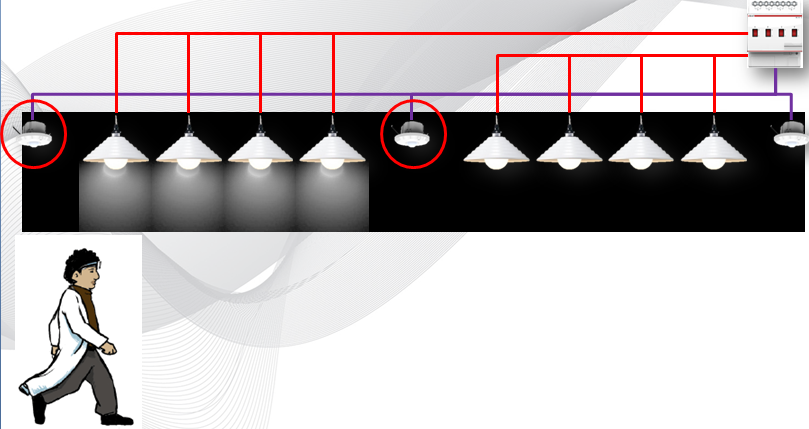

● 人體感應控制
在通道、走廊、公共區域、樓梯間、會議室等場所布置人體感應傳感器，當人員進入區域時，自動打開照明；當人員離開后，延遲一段時間再關閉，根據需求設定。

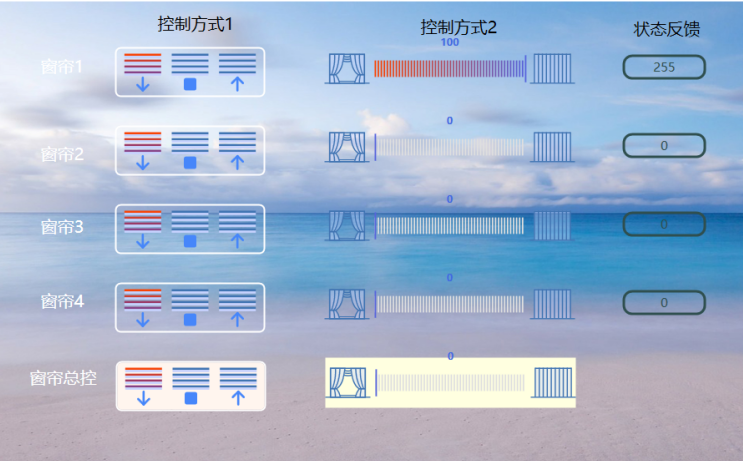

● 窗簾控制
窗簾控制有兩種控件，一種是開關和步進調節功能；另一種是無極調節和步進調節功能。
點擊窗簾單控控件，可以開合百葉窗/窗簾或者調整百葉角度；
點擊窗簾總控圖標，可以對多路窗簾實現調光控制；
通過圖標的亮滅狀態，反饋現場窗簾的開合狀態，數值表示窗簾的相對動作的值。

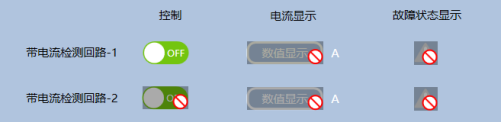

● 電流檢測
讀取帶電流檢測開關驅動器所有回路的電流、開關控制，并自動分析回路是否有故障狀態。電流值、故障狀態顯示、開關狀態會實時反饋在界面上。
