棗莊礦業集團中心醫院電氣火災監控系統的設計與應用
基本信息：
項目名稱：棗莊礦業集團中心醫院電氣火災監控系統的設計與應用
項目地點：棗莊
實施時間：2011年7月
項目地點：棗莊
實施時間：2011年7月
項目簡介：
棗莊礦業集團中心醫院始建于1956年，是魯南地區成立早的公立醫院。經過四十多年的發展壯大，現在已經成為一所集醫療、預防保健、教學科研、職業病防治于一體的三級綜合性醫院。
安科瑞電氣股份有限公司的Acrel6000火災監控系統能有效地對漏電及由于漏電可能引起火災進行預報和監控，能準確監控電氣線路的故障和異常狀態，能發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患?？蛻粝到y需求為探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。

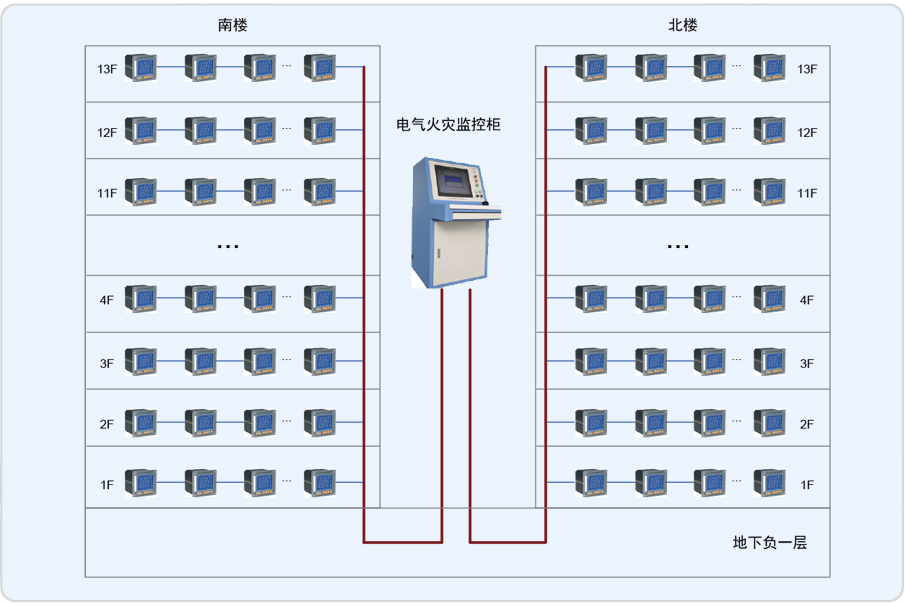

系統實現的功能：
1）站控管理層
站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的上層部分。主要由系統軟件和必要的硬件設備，如監控主機、顯示器、UPS電源等組成。監測系統軟件具有良好的人機交互界面，對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。
2）網絡通訊層
通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要由ARCM100-Z剩余式電氣火災監控探測器?？杀O測漏電流，各相電纜溫度信號，每路通道具有斷線、短路檢測功能；具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息?，F場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。
